主要技術參數
| 參數表 | ||
| 工作臺尺寸 | mm | 700*380 |
| 工作臺T型槽 | mm | 3-18-120 |
| 工作臺承載力 | kg | 400 |
| X軸最大行程 | mm | 600 |
| Y軸最大行程 | mm | 400 |
| Z軸最大行程 | mm | 450 |
| 主軸中心至立柱導軌距離 | mm | 430 |
| 主軸端面至工作臺面距離 | mm | 50/500 |
| 主軸錐孔型號 | BT40 | |
| 主軸轉速 | rpm | 8000/10000/12000 |
| 主軸電機功率 | mm | 3.7/5.5 |
| 主軸伺服電機扭矩(X/Y/Z) | mm | 7.7N/7.7N/10NB |
| 三軸聯接方式 | 直聯 | |
| 三軸滾珠絲桿規格 | 3212 | |
| 三軸直線導軌規格（X/Y/Z） | 30/30/30 | |
| 三軸進給速度 | mm/min | 20-15000 |
| 三軸快速移動速度 | m/min | 36 |
| 三軸定位精度 | mm | 0.01 |
| 三軸重復定位精度 | mm | 0.006 |
| 冷卻水泵功率 | W | 450 |
| 機床重量 | kg | ≈3800 |
| 機床外形尺寸（長*寬*高） | mm | ≈2400*2000*2200 |
主要配置
| 主要配置 |
| 臺灣新代21mA系統或北京KND210MC2i系統 |
| 樹脂砂鑄件（臺資） |
| 主軸（臺灣） |
| 滾珠絲桿及精密螺母C3級（臺灣） |
| 打刀缸（臺灣） |
| 直線導軌（臺灣） |
| 絲桿軸承（進口NSK） |
| 聯軸器（進口） |
| 導軌防護罩（臺灣） |
| 電動潤滑系統（國產名牌） |
| 高壓冷卻水泵（國產名牌） |
| 主軸同步帶（臺灣） |
| 16工位圓盤刀庫（臺灣) |
| 主電器元件（德國施耐德） |
| 主要?dú)鈩釉ㄅ_灣亞德客） |
| 松刀按鈕（臺灣） |
| 電器箱冷卻系統（國產名牌） |

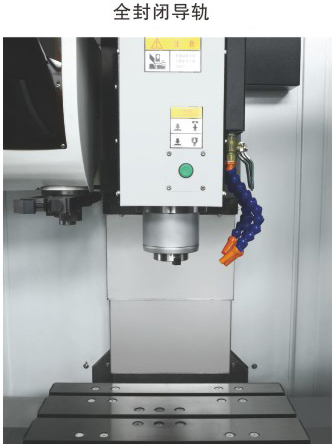

局部展示
